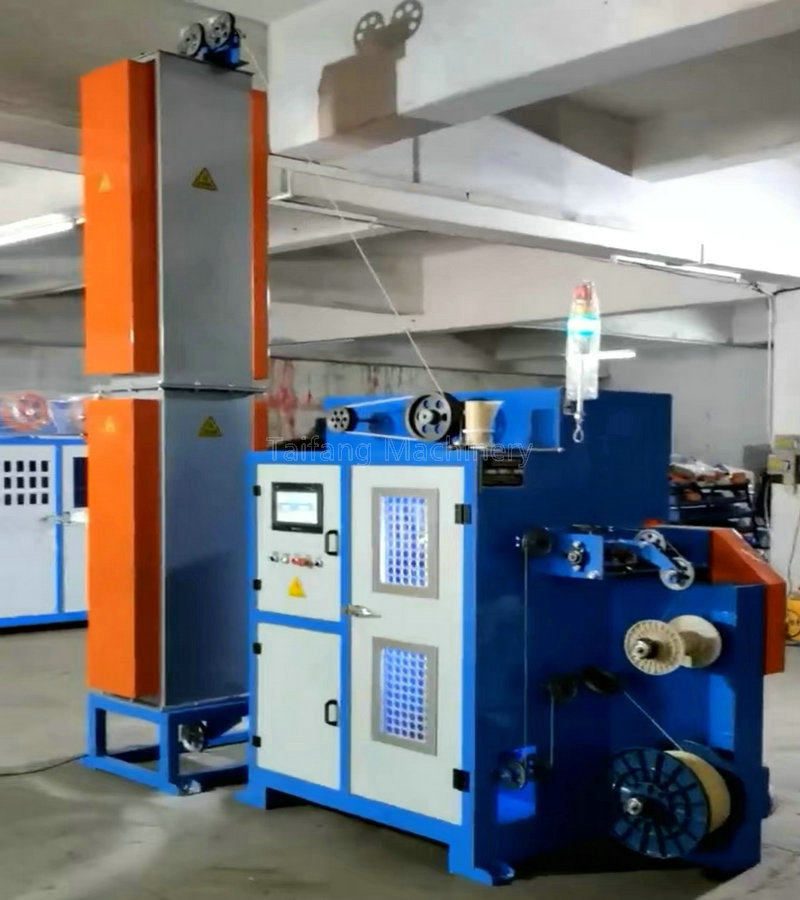

一、【設備用途 Application】：本機是立式單層或雙層繞包燒結機，可同時將兩層四氟薄膜帶（PTFE薄膜帶），按設定節距纏繞在線芯上，再經熱烘、燒結，使繞包帶與線芯固化。是生產高性能通訊、控制電纜的專用設備之一。用于加工精密極細同軸電纜，其用于人體、太空設備、高科技手機、水處理環保設備等。
二、【技術特點 Technique Feature】：
觸摸屏操作 ，PLC型控制；包帶頭旋轉由伺服電機控制；自動計米；到米或斷線自動停機。
三、【技術參數 Technique specifications】：
| 規格型號 | TF-400立式單層/雙層繞包機 |
| 線種 | 高溫導線、特種線 |
| 繞包節距 | 1-15mm |
| 最高線速 | 20m/min |
| 適用線徑 | Φ0.426-5.5mm |
| 盤帶尺寸 | 軸裝式（外徑x外寬x孔徑）Φ130x110xΦ20mm |
| 繞包材料 | FA薄膜帶,PTFE繞包帶,氟塑料薄膜帶，PI聚酰亞胺薄膜帶; |
| 包盤轉速 | ≤1500rpm |
| 旋轉方向 | S/Z換向可以任意選擇 |
| 電加熱器 | 烤箱式加熱，加熱區長度6000mm |
| 溫控范圍 | 100℃ - 400℃ |
| 繞包電機 | 伺服電機 |
| 牽引電機 | 伺服電機 |
| 收放線電機 | 齒輪減速電機100w |
